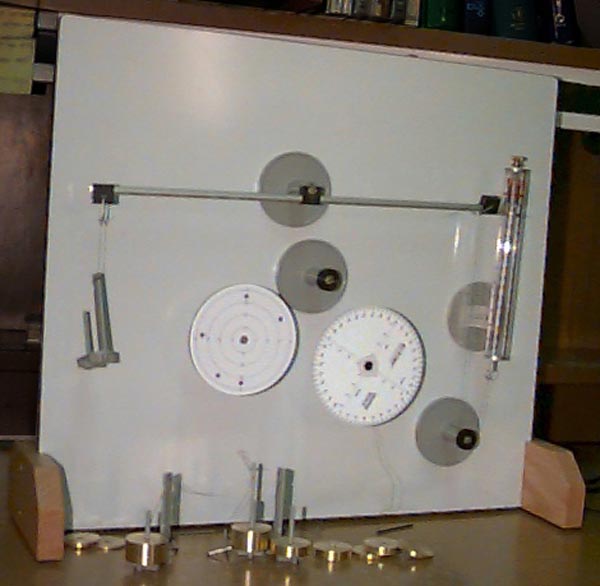

 실험장치세트 |

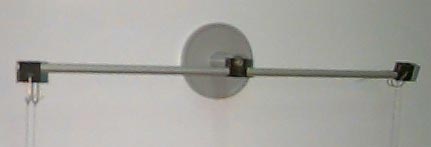

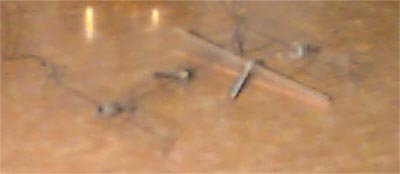

 평형막대  토크휠 지시계 |

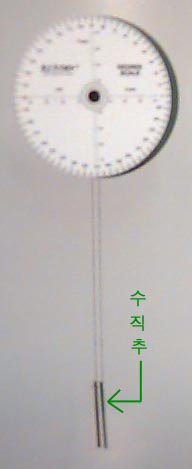

 각도계, |
 스프링저울 |
|

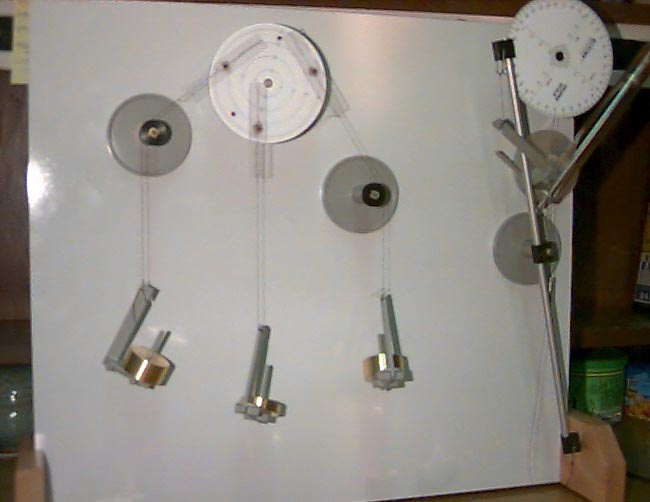

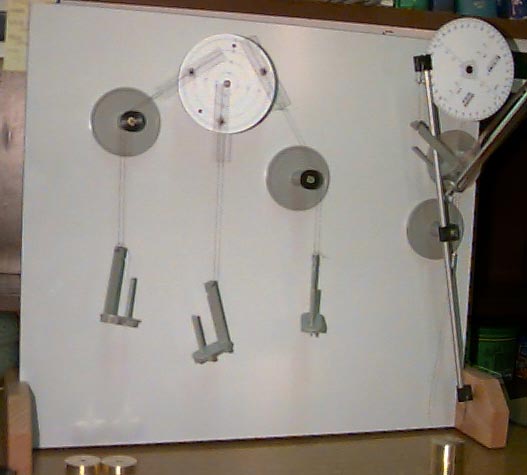

 토크 휠 |

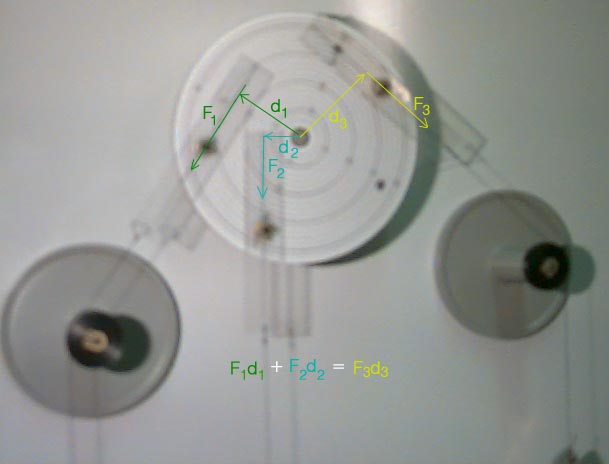

 토크휠 설명 |
 풀리*2개 |
||

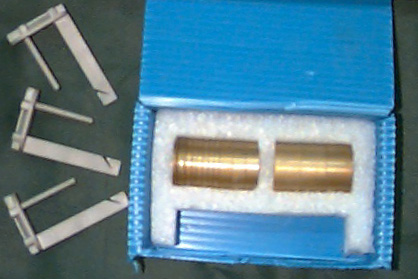

 추걸이*3개 |
 추 세트 |
자, 실 |
||
토크의 평형
FMN-3 / (***-**)
실험 목적
실험장치
실험절차
| 1 |

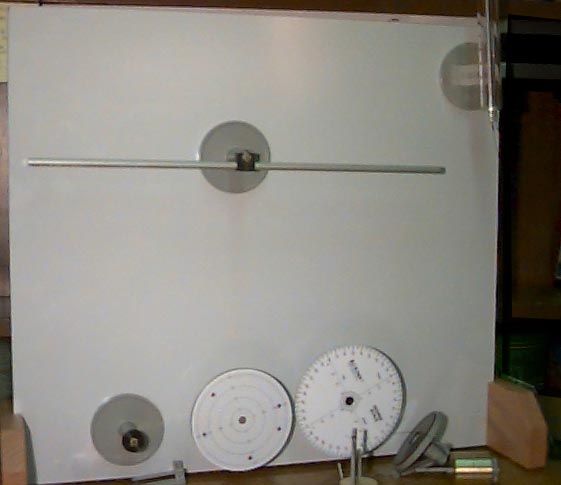

 평형막대 평형 |
평형막대의 고리를 빼고
평형이 되도록 중심을 조절한다. |
|
| 2 |

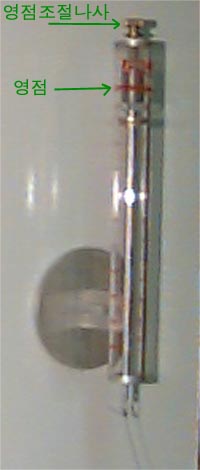

①② 스프링저울 오차보정 |
스프링의 오차를
보정한다. ① 아무것도 매달지 않은 상태에서 0점조정을 한다. ② 200g의 추를 추걸이와 함께 달아보아 205g을 가리키는지 확인한다. (만약 다른 수치가 나오면 나중에 재는 모든 값을 이 비율로 보정해야 한다) |
|
| 3 |

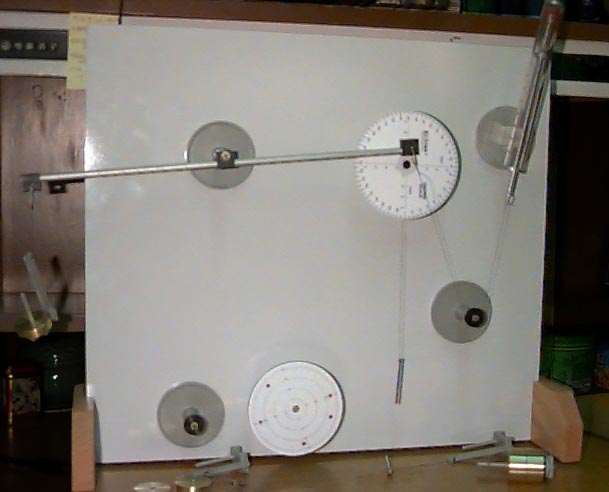

 장치 세팅 |

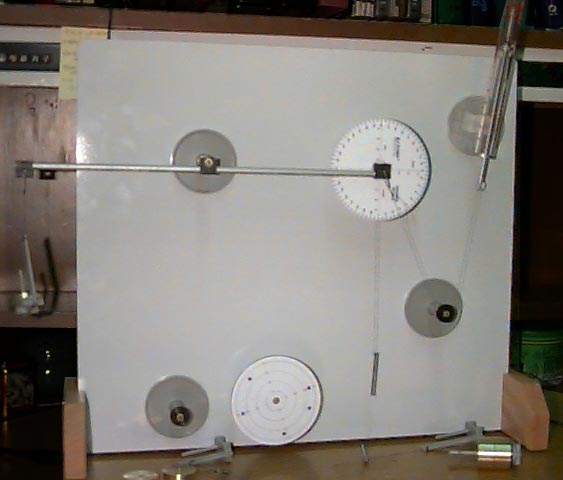

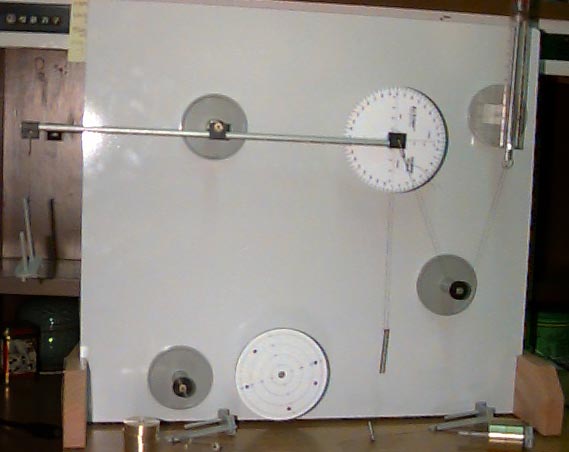

▷ 평형막대의
양쪽 끝에 고리를 달고 오른쪽 고리의
중앙에 각도계가 오도록 한다. 이 때 평형막대는 수평을 유지해야 하며 각도계의 수직추는 0도를 가리키도록 하는 것이 편리하다. ▷ 풀리를 통해 용수철 저울과 실로 연결한다. 이 때 각도계의 수직추와 풀리가 일정한 각(θ)을 이루도록 한다. |
|
| 4 |
 추 달기 |
평형레버의 회전축에서
왼쪽고리까지의 길이(L1)와
오른쪽고리까지의 길이(L2)를
잰다. 왼쪽 추걸이에 적당한
무게의 질량(m1)을
단다. |
|
| 5 |
 측정 |
용수철
저울의 위치를 조정하여
평형막대가 다시 평형이 되도록 한
후 용수철 저울을 읽는다. (F2) m1g L1 = F2 L2 sinθ 의 관계가 성립하는지 확인한다. 질량을 바꾸어가며 이 절차를 반복한다. |
|
| 6 |
반복 실험 |
각도와 L1
을 바꾸어 4~5절차를 반복한다. (추를 내려놓고 풀리의 위치를 조정하면 각도를 바꿀 수 있고, 왼쪽고리의 위치를 옮기면 L1 을 바꿀 수 있다. ) |
|
| 7 |
 두토크의평형 실험후 정리 |
두 토크의 평형 실험이
끝난 후 풀리를 제외한 장치들은
판넬의 한쪽 편에 엉키지 않도록
모아둔다. |
측정할 것
| 각도(θ)=______ | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 9 | 10 |
| 질량(m1) | |||||||||
| 길이(L1) | |||||||||
| 용수철저울(F2) | |||||||||
| 길이(L2) | |||||||||
| Torque 1 (m1*g*L1) |
|||||||||
| Torque 2 (F2*L2 *sinθ ) |
|||||||||
| 차이값 | |||||||||
| 오차[%] | |||||||||
| 각도(θ)=______ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 질량(m1) | |||||||||
| 길이(L1) | |||||||||
| 용수철저울(F2) | |||||||||
| 길이(L2) | |||||||||
| Torque 1 (m1*g*L1) |
|||||||||
| Torque 2 (F2*L2 *sinθ ) |
|||||||||
| 차이값 | |||||||||
| 오차[%] | |||||||||
| 각도(θ)=______ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 질량(m1) | |||||||||
| 길이(L1) | |||||||||
| 용수철저울(F2) | |||||||||
| 길이(L2) | |||||||||
| Torque 1 (m1*g*L1) |
|||||||||
| Torque 2 (F2*L2 *sinθ ) |
|||||||||
| 차이값 | |||||||||
| 오차[%] |
| m1 | d1 | m2 | d2 | m3 | d3 | m1gd1 +m2gd2 |
m3gd3 | 차이값 | 오차[%] | |
| 1 | ||||||||||
| 2 | ||||||||||
| 3 | ||||||||||
| 4 | ||||||||||
| 5 | ||||||||||
| 6 | ||||||||||
| 7 | ||||||||||
| 8 | ||||||||||
| 9 | ||||||||||
| 10 | ||||||||||
| 11 | ||||||||||
| 12 | ||||||||||
| 13 |
유의점
