전기저항측정
(휘트스톤브리지)
EM-06 / (EMN-04)
실험 목적
- 브리지(Bridge)회로를 이해한다
- 저항체의 저항값을 측정한다.
- 저항체를 직렬 또는 병렬로 연결하여
저항의 합성법칙을 확인한다.
이론

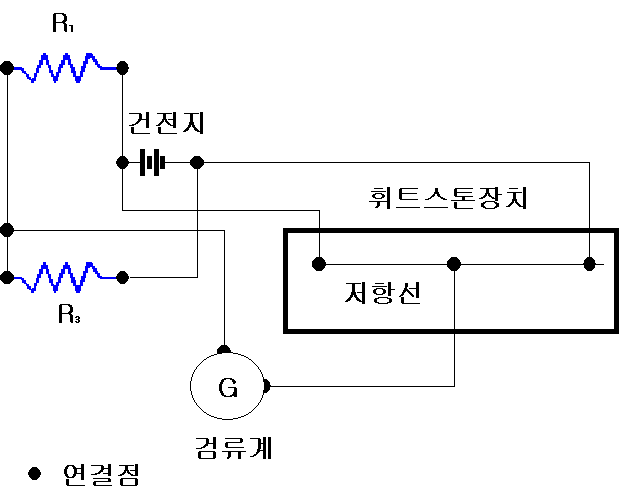

아래그림이
휘트스톤 브리지이다.
이미 알고 있는 저항 3개가 있고 알지 못하는 저항
1개가 있을 때 위의 회로를 구성해서
저항값을 알 수 있다.
회로의 해석은 각자에 맡긴다.
PR = QX 의 등식이 성립한다.
이 때 검류계 G에는 전류가 흐르지 않는다.
실험장치
유의점
- 검류계를 5A에 연결후 범위를 500mA, 50mA순으로 줄여주세요.
- 실험이 제대로 되지 않으면 건전지를 확인해 보세요.
- 테스트저항이 모자라면 담당교수님께
달라고 하여 사용하시고 끝이 많이 구부러져
못쓰게 된 저항은 쓰레기통에 버리기
바랍니다.
- 휘트스톤 장치의 저항선의 길이를 조절해 보세요(길이 20cm, 50cm, 1m, 2m,
5m)
실험절차
- 회로의 구성이 올바른지 점검한다.
- 만능기판에 테스트저항을 적당히 꽂고
검류계에 전류가 흐르지 않는 지점을 찾아
휘트스톤 브리지의 저항선의 길이비를
측정한다.
- 테스트저항의 비와 휘트스톤 브리지의
저항선의 길이비가 같은지 확인한다.
- 테스트 저항의 비를 여러가지로 바꾸어 2~3
절차를 반복한다.(최소 6가지 조합)
