자. 이번에는 capacitor의 허용오차를 보는 법을 살펴 보겠습니다.

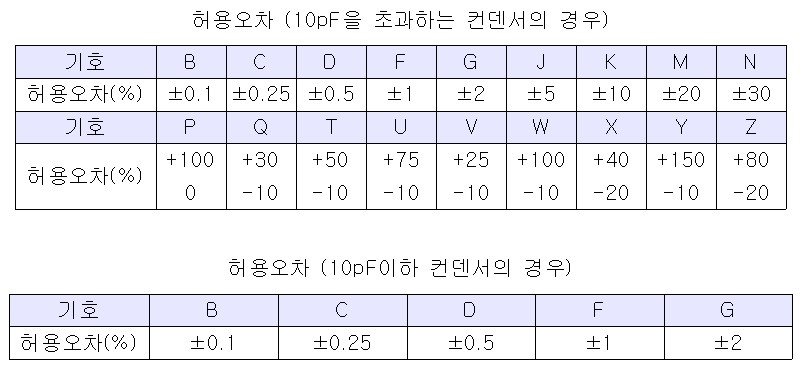

자. 위에서 M이 허용오차라고 했습니다. 그러면 커패시터의 경우 오차를 어떻게 봐야 할까요? 아래의 표를 보세요.

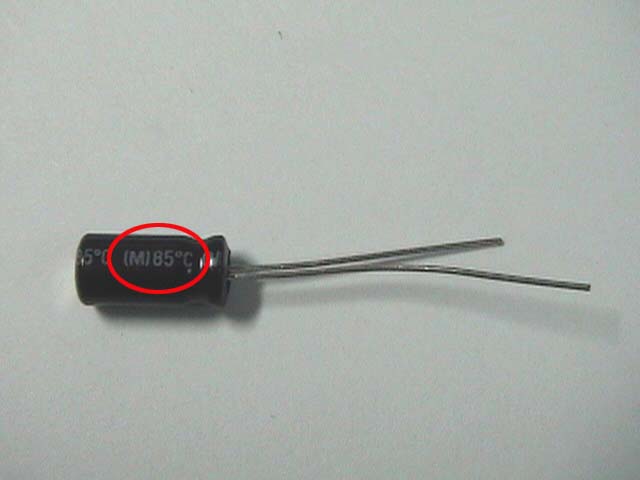

자. 위의 표를 잘 보세요. 현재 위의 사진에서 나온 capacitor는 10V, 10uF짜리입니다. 즉, 10pF을 초과한 capacitor죠? 그렇다면 당연히 위의 테이블에서 위쪽에 있는 부분을 봐야 합니다. 사진상의 기호는 M이라고 했습니다. 즉, 허용오차는 ±20%가 되게 됩니다.

즉, 10V, 10uF, (M)85℃라고 적혀있는 capacitor는 허용전압이 10V, capacitance가 10uF, 오차가 ±20%, 허용온도가 85℃인 capacitor가 되게 됩니다. 이제 capacitor의 오차에 대해서 아시겠죠?
